Vorbereitungen Refraktometer | Synthetischer Spinell (Grün) E2-10120
- Refraktometer öffnen und einen kleinen Tropfen Refraktions-Öl auf Glaskörper auftragen
- Gereinigten Stein auflegen und Refraktometer-Deckel Schließen. 589nm Lichtstrahl einschalten
- Augenabstand zum Okular immer gleich wählen
- Stein durch drehen des Polarisationsfilter beobachten und die ersten beiden Brechungslinie finden und dokumentieren
- Stein um ene vierteldrehung nach rechts drehen und zwei weitere Messungen duchführen und dokumentieren
- Vierteldrehung noch zweimal wiederholen und Messungen dokumentieren
- Achtung: Die dritte Stelle hinter dem Komma muss bei den Messungen geschätzt werden
| Messungen Vorderseite | Messungen Rückseite | ||
| Kleinster Wert | Größter Wert | Kleinster Wert | Größter Wert |
1.720 | 1.720 | ||
1.720 | 1.720 | ||
1.720 | 1.720 | ||
1.720 | 1.720 | ||
Ergebnis: Alle Werte sind gleich, der Stein ist also einfachbrechend (isotrop). Siehe Spinell
Vorbereitungen Refraktometer | Chrysopras E2-10049
- Vorbereitung siehe oben, Punkt 1- 6
| Messungen Vorderseite | Messungen Rückseite | ||
| Kleinster Wert | Größter Wert | Kleinster Wert | Größter Wert |
1.530 | 1.532 | ||
1.530 | 1.530 | ||
1.530 | 1.535 | ||
1.530 | 1.538 | ||
Ergebnis: Es gibt kleine und große Werte, der Stein ist also doppelbrechend positiv (anisotrop).
Vorbereitungen Refraktometer | Bergkristall E1-10120
- Vorbereitung siehe oben, Punkt 1- 6
| Messungen Vorderseite | Messungen Rückseite | ||
| Kleinster Wert | Größter Wert | Kleinster Wert | Größter Wert |
1.539 | 1.548 | ||
| 1.539 | 1.545 | ||
1.539 | 1.546 | ||
1.539 | 1.543 | ||
Ergebnis: Es gibt kleine und große Werte, der Stein ist also doppelbrechend positiv (anisotrop). Siehe Quarz
Vorbereitungen Refraktometer | Topas E1-40429
- Vorbereitung siehe oben, Punkt 1- 6
| Messungen Vorderseite | Messungen Rückseite | ||
| Kleinster Wert | Größter Wert | Kleinster Wert = nx + | Größter Wert = nz - |
1.627 | 1,632 | ||
| 1.625 | 1.630 | ||
1.632 | 1.633 | ||
1.630 | 1.633 | ||
| 1.630 | 1.635 | ||
1.630 | 1.632 | ||
1.630 | 1.635 | ||
1.630 | 1.632 | ||
| Summe: 26.096 / 16 = 1.631 | |||
| ny = 1.631 | |||
Ergebnis: Bei den Messungen auf der Vorderseite gibt es keinen konstanten Wert. Einfachstes Hilfsmittel, wechseln auf das Unterteil und Messungen erweitern (acht mal den kleinsten / acht mal den größten Wert) ermitteln. Alle Ergebnisse Multiplizieren und durch
16 teilen, so erhälst Du den Wert ny.
Der Stein ist also doppelbrechend und zweiachsig negativ (anisotrop). Siehe Topas
SPOT - Methode
Da bei gewölbten Steinen kein flächiger Kontakt zum Prisma des Refraktometers möglich ist, kann keine scharfe Grenzlinie abgelesen werden. Stattdessen wird die Spot-Methode genutzt:
- Vorgehensweise: Ein winziger Tropfen Kontaktflüssigkeit wird auf das Prisma gegeben und der Stein mit der gewölbten Seite vorsichtig aufgesetzt.

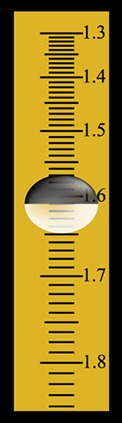

- Ablesung: Der Betrachter blickt durch das Okular, Augenabstand ca. 20-40cm zum Okular und ohne Polarisationsfilter. Mann bewegt den Kopf leicht auf und ab. Dabei erscheint ein kleiner, heller Punkt (der "Spot") auf der internen Skala.
- Ergebnis: Der Wert, bei dem der Spot von hell zu dunkel wechselt oder halb schattiert erscheint, entspricht dem ungefähren Brechungsindex des Steins.
